三菱PLC-FX3U系列產品介紹
● FX3U系列PLC第三代微型可編程控制器,內置高達64K大容量的RAM存儲器。
● 內置業界最高水平的高速處理0.065μS/基本指令。
● 控制規模:16~384(包括CC-LINK I/O)點。
● 內置獨立3軸100kHz定位功能(晶體管輸出型)。
● 基本單元左側均可以連接功能強大簡便易用的適配器。
● 內置的編程口可以達到115.2kbps 的高速通信,而且最多可以同時使用3 個通信口。
● 通過CC-Link 網絡的擴展可以實現最高84 點(包括遠程I/O 在內)的控制。
● 模塊上可以進行軟元件的監控、測試,時鐘的設定。
● FX3U系列還可以將該顯示模塊安裝在控制柜的面板上。
● FX3U系列PLC編程軟件:需要GX Developer 8.23Z 以上版本。
三菱PLC-FX3U系列主機選型表(面價為折扣的基數,并非出貨價)
型號 | 點數與輸入型號方式 | 供電電壓 | 面價(元) |
FX3U-16MR/ES-A | 內置8入/8出(繼電器) | AC?220V | 4150 |
FX3U-32MR/ES-A | 內置16入/16出(繼電器) | AC?220V | 5180 |
FX3U-48MR/ES-A | 內置24入/24出(繼電器) | AC?220V | 5490 |
FX3U-64MR/ES-A | 內置32入/32出(繼電器) | AC?220V | 6280 |
FX3U-80MR/ES-A | 內置40入/40出(繼電器) | AC?220V | 7030 |
FX3U-128MR/ES-A | 內置64入/64出(繼電器) | AC?220V | 10120 |
FX3U-16MT/ES-A | 內置8入/8出(晶體管漏型) | AC?220V | 4240 |
FX3U-32MT/ES-A | 內置16入/16出(晶體管漏型) | AC?220V | 5290 |
FX3U-48MT/ES-A | 內置24入/24出(晶體管漏型) | AC?220V | 5600 |
FX3U-64MT/ES-A | 內置32入/32出(晶體管漏型) | AC?220V | 6410 |
FX3U-80MT/ES-A | 內置40入/40出(晶體管漏型) | AC?220V | 7180 |
FX3U-128MT/ES-A | 內置64入/64出(晶體管漏型) | AC?220V | 10330 |
FX3U-16MR/DS | 內置8入/8出(繼電器) | AC?220V | 4150 |
FX3U-32MR/DS | 內置16入/16出(繼電器) | DC?24V | 5180 |
FX3U-48MR/DS | 內置24入/24出(繼電器) | DC?24V | 5490 |
FX3U-64MR/DS | 內置32入/32出(繼電器) | DC?24V | 6280 |
FX3U-80MR/DS | 內置40入/40出(繼電器) | DC?24V | 7030 |
FX3U-16MT/DS | 內置8入/8出(晶體管漏型) | DC?24V | 4240 |
FX3U-32MT/DS | 內置16入/16出(晶體管漏型) | DC?24V | 5290 |
FX3U-48MT/DS | 內置24入/24出(晶體管漏型) | DC?24V | 5600 |
FX3U-64MT/DS | 內置32入/32出(晶體管漏型) | DC?24V | 6410 |
FX3U-80MT/DS | 內置40入/40出(晶體管漏型) | DC?24V | 7180 |
FX3U-16MT/DSS | 內置8入/8出(晶體管源型) | DC?24V | 4660 |
FX3U-32MT/DSS | 內置16入/16出(晶體管源型) | DC?24V | 5820 |
FX3U-48MT/DSS | 內置24入/24出(晶體管源型) | DC?24V | 6160 |
FX3U-64MT/DSS | 內置32入/32出(晶體管源型) | DC?24V | 7050 |
FX3U-80MT/DSS | 內置40入/40出(晶體管源型) | DC?24V | 7900 |
FX3U-16MT/ESS | 內置8入/8出(晶體管源型) | AC?220V | 4660 |
FX3U-32MT/ESS | 內置16入/16出(晶體管源型) | AC?220V | 5820 |
FX3U-48MT/ESS | 內置24入/24出(晶體管源型) | AC?220V | 6160 |
FX3U-64MT/ESS | 內置32入/32出(晶體管源型) | AC?220V | 7050 |
FX3U-80MT/ESS | 內置40入/40出(晶體管源型) | AC?220V | 7900 |
FX3U-128MT/ESS | 內置64入/64出(晶體管源型) | AC?220V | 11360 |
]]>
三菱PLC-FX2N系列簡介
●? 控制規模:16~256點。
●? 內置8K容量的RAM存儲器,最大可以擴展到16K。
●? CPU運算處理速度0.08μS/基本指令。
●? 在FX2N系列右側可連接輸入輸出擴展模塊和特殊功能模塊。
●? 基本單元內置2軸獨立最高20kHz定位功能(晶體管輸出型) 。
●? 快速斷開端子塊,其采用優良的可維護性快速斷開端子塊,即使接著電纜也可以更換單元。
●? 時鐘功能和小時表功能,所有的FX2N PLC中都有實時時鐘標準。
●? 持續掃描功能,為應用所需求的持續掃描時間定義操作周期。
●? 輸入濾波器調節功能,可以用輸入濾波器平整輸入信號(在基本單元中x000到x017)。
●? 注解記錄功能,元件注解可以記錄在程序寄存器中。
●? 在線程序編輯,在線改變程序不會損失工作時間或停止生產運轉。
●? RUN/STOP 開關,面板上運行/停止開關易于操作。
●? 遠程維護,遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據
●? 密碼保護,使用一個八位數字密碼保護您的程序。
三菱PLC-FX2N系列選型表(面價為折扣的基數,并非出貨價)
??型????號 | ?????點??????數 | 供電電壓 | 面價(元) |
FX2N-128MR-001 | 輸入點:64,64點繼電器輸出 | AC?220V | 10120 |
FX2N-80MR-001 | 輸入點:40,40點繼電器輸出 | AC?220V | 7030 |
FX2N-64MR-001 | 輸入點:32,32點繼電器輸出 | AC?220V | 6280 |
FX2N-48MR-001 | 輸入點:24,24點繼電器輸出 | AC?220V | 5490 |
FX2N-32MR-001 | 輸入點:16,16點繼電器輸出 | AC?220V | 5180 |
FX2N-16MR-001 | 輸入點:8,8點繼電器輸出 | AC?220V | 4150 |
FX2N-80MR-D | 輸入點:40,40點繼電器輸出 | DC?24V | 7030 |
FX2N-64MR-D | 輸入點:32,32點繼電器輸出 | DC?24V | 6280 |
FX2N-48MR-D | 輸入點:24,24點繼電器輸出 | DC?24V | 5490 |
FX2N-32MR-D | 輸入點:16,16點繼電器輸出 | DC?24V | 5180 |
FX2N-128MT-001 | 輸入點:64,64點晶體管輸出 | AC?220V | 10330 |
FX2N-80MT-001 | 輸入點:40,40點晶體管輸出 | AC?220V | 7180 |
FX2N-64MT-001 | 輸入點:32,32點晶體管輸出 | AC?220V | 6410 |
FX2N-48MT-001 | 輸入點:24,24點晶體管輸出 | AC?220V | 5600 |
FX2N-32MT-001 | 輸入點:16,16點晶體管輸出 | AC?220V | 5290 |
FX2N-16MT-001 | 輸入點:8,8點晶體管輸出 | AC?220V | 4240 |
FX2N-80MT-D | 輸入點:40,40點晶體管輸出 | DC?24V | 7180 |
FX2N-64MT-D | 輸入點:32,32點晶體管輸出 | DC?24V | 6410 |
FX2N-48MT-D | 輸入點:24,24點晶體管輸出 | DC?24V | 5600 |
FX2N-32MT-D | 輸入點:16,16點晶體管輸出 | DC?24V | 5290 |

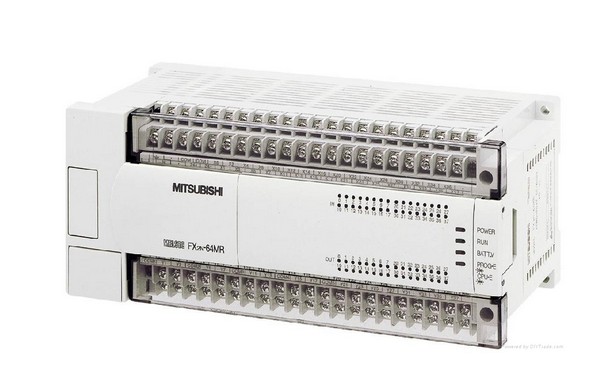

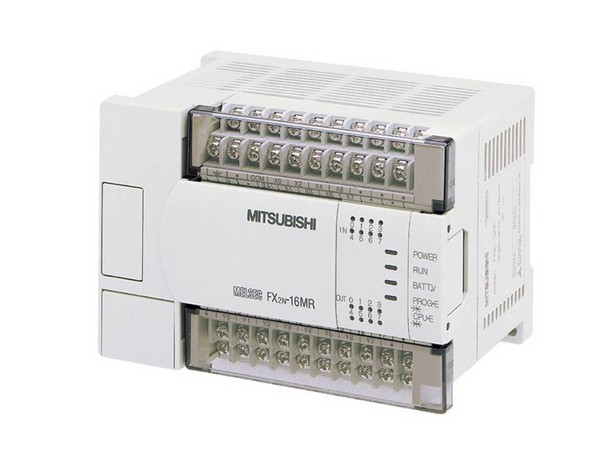

三菱PLC-FX2N系列產品樣圖展示
]]>
三菱PLC-FX1N系列簡介:
●? FX1N系列是功能很強大的微型PLC,可擴展到多達128 I/O點,能增加特殊功能模塊或擴展板。
●? PLC單元能同時輸出2點100KHz脈沖,PLC配備有7條特殊的定位指令。
●? 絕對位置讀出、絕對或相對驅動以及特殊脈沖輸出控制。
●? 時鐘功能和小時表功能在所有的FX1N PLC中都有實時時鐘標準。
●? 持續掃描功能,為應用所需求的持續掃描時間定義操作周期。
●? 輸入濾波器調節功能,可以用輸入濾波器平整輸入信號(在基本單元中x000到x017)。
●? 遠程維護,遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據。
●? 密碼保護,使用一個八位數字密碼保護您的程序。
三菱PLC-FX1N系列選型表(面價為折扣的基數,并非出貨價)
型號 | 點數 | 供電電壓 | 面價(元) |
FX1N-60MR-001 | 輸入點:36,24點繼電器輸出 | AC?220V | ? 4680 |
FX1N-40MR-001 | 輸入點:24,16點繼電器輸出 | AC?220V | ? 4030 |
FX1N-24MR-001 | 輸入點:14,10點繼電器輸出 | AC?220V | ? 3330 |
FX1N-14MR-001 | 輸入點:8,6點繼電器輸出 | AC?220V | ? 2310 |
FX1N-60MR-D | 輸入點:36,24點繼電器輸出 | DC?24V | ? 4490 |
FX1N-40MR-D | 輸入點:24,16點繼電器輸出 | DC?24V | ? 4010 |
FX1N-24MR-D | 輸入點:14,10點繼電器輸出 | DC?24V | ? 2990 |
FX1N-60MT-001 | 輸入點:36,24點晶體管輸出 | AC?220V | ? 4800 |
FX1N-40MT-001 | 輸入點:24,16點晶體管輸出 | AC?220V | ? 4130 |
FX1N-24MT-001 | 輸入點:14,10點晶體管輸出 | AC?220V | ? 3400 |
FX1N-14MT-001 | 輸入點:8,6點晶體管輸出 | AC?220V | ? 2400 |
FX1N-60MT-D | 輸入點:36,24點晶體管輸出 | DC?24V | ? 4600 |
FX1N-40MT-D | 輸入點:24,16點晶體管輸出 | DC?24V | ? 4100 |
FX1N-24MT-D | 輸入點:14,10點晶體管輸出 | DC?24V | ? 3100 |
]]>
Q系列PLC是三菱公司從原A系列PLC基礎上發展過來的中、大型PLC系列產品,Q系列PLC采用了模塊化的結構形式,系列產品的組成與規模靈活可變, 最大輸入輸出點數達到4096點;最大程序存儲器容量可達252K步,采用擴展存儲器后可以達到32M;基本指令的處理速度可以達到34ns;其性能水平 居世界領先地位,可以適合各種中等復雜機械、自動生產線的控制場合。通過擴展基板與I/O模塊可以增加I/O點數,通過擴展儲存器卡可增加程序儲存器容 量,通過各種特殊功能模塊可提高PLC的性能,擴大PLC的應用范圍。Q系列PLC可以實現多CPU模塊在同一基板上的安裝,CPU模塊間可以通過自動刷 新來進行定期通信或通過特殊指令進行瞬時通信,以提高系統的處理速度。特殊設計的過程控制CPU模塊與高分辨率的模擬量輸入/輸出模塊,可以適合各類過程 控制的需要。最大可以控制32軸的高速運動控制CPU模塊,可以滿足各種運動控制的需要。
A系列三菱PLC: 使用三菱專用順控芯片(MSP),速度/指令可媲美大型三菱PLC;A2ASCPU支持32個PID回路。而QnASCPU的回路數目無限制,可隨內存容量的大小而改變;程序容量由8K步至124K步,如使用存儲器卡,QnASCPU則內存量可擴充到2M字節;有多種特殊模塊可選擇,包括網絡,定位控制,高速計數,溫度控制等模塊。
三菱PLC Q系列的基本組成部分:
1、電源模塊;
2、CPU模塊;
3、基板;
4、數字量模塊;
5、模擬量模塊;
6、脈沖輸入模塊;
7、定位模塊;
8、網絡模塊;
9、信息模塊;
10、系統軟件。
模塊基本組成類型:
CPU模塊:主要有冗余CPU,過程CPU,高性能型,基本型幾種類型;
基板模塊:主要有電源冗余系統擴展板,擴展基板,電源冗余系統主機板,超薄型主基板,主機板等幾種類型;
電源模塊:有電源冗余系統用電模塊,超薄型電源模塊,電源模塊幾種類型;
數字量模塊:有中斷輸入模塊,輸入/輸出模塊,輸出模塊,輸入模塊等幾種類型;
模擬量模塊:有溫度調節模塊,溫度輸入模塊,模擬量輸入模塊,模擬量輸出模塊幾種類型;
脈沖輸入模塊:有高速計數模塊,通道間隔離脈沖輸入幾種類型;
定位模塊:有QD75系列和QD70系列兩種;
網絡模塊:有AS-i 模塊,F(xiàn)L-net模塊,Profibus模塊,CC-Link/LT模塊,CC-link模塊,Mecsecnet/H模塊,以太網模塊,web服務器幾種類型;
信息模塊:有智能通訊模塊,串行通訊模塊兩種;
系列軟件:MX系列,PX系列,GX系列幾種。
]]>
三菱PLC-FX1S系列介紹
●? 適用于最小的封裝,提供多達30個I/O,并且能通過串行通信傳輸數據。
●? FX1S系列PLC單元可以同時輸出2點100KHz脈沖,配備有7條特殊的定位指令
●? 時鐘功能和小時表功能,在所有的FX1sPLC中都有實時時鐘標準。
●? 持續掃描功能 為應用所需求的持續掃描時間定義操作周期。
●? 輸入濾波器調節功能,可以用輸入濾波器平整輸入信號(在基本單元中x000到x017)。
●? 元件注解記錄功能,元件注解可以記錄在程序寄存器中。
●? 在線程序編輯,在線改變程序不會損失工作時間或停止生產運轉。
●? RUN/STOP 開關,面板上運行/停止開關易于操作。
●? 遠程維護,遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據。
●? 密碼保護,使用一個八位數字密碼保護您的程序。
三菱PLC-FX1S系列選型表(面價是指折扣計算的基數,并非出貨價)
型?? 號 | ??? 點???? ?數 | 供電電壓 | 面價(元) |
FX1S-30MR-001 | 輸入點:16,14點繼電器輸出 | AC?220V | 2870 |
FX1S-20MR-001 | 輸入點:12,8點繼電器輸出 | AC?220V | 2350 |
FX1S-14MR-001 | 輸入點:8,6點繼電器輸出 | AC?220V | 1850 |
FX1S-10MR-001 | 輸入點:6,4點繼電器輸出 | AC?220V | 1580 |
FX1S-30MR-D | 輸入點:16,14點繼電器輸出 | DC?24V | 2720 |
FX1S-20MR-D | 輸入點:12,8點繼電器輸出 | DC?24V | 2230 |
FX1S-14MR-D | 輸入點:8,6點繼電器輸出 | DC?24V | 1850 |
FX1S-10MR-D | 輸入點:6,4點繼電器輸出 | DC?24V | 1530 |
FX1S-30MT-001 | 輸入點:16,14點晶體管輸出 | AC?220V | 2940 |
FX1S-20MT-001 | 輸入點:12,8點晶體管輸出 | AC?220V | 2410 |
FX1S-14MT-001 | 輸入點:8,6點晶體管輸出 | AC?220V | 1900 |
FX1S-10MT-001 | 輸入點:6,4點晶體管輸出 | AC?220V | 1620 |
FX1S-30MT-D | 輸入點:16,14點晶體管輸出 | DC?24V | 2800 |
FX1S-20MT-D | 輸入點:12,8點晶體管輸出 | DC?24V | 2300 |
FX1S-14MT-D | 輸入點:8,6點晶體管輸出 | DC?24V | 1900 |
FX1S-10MT-D | 輸入點:6,4點晶體管輸出 | DC?24V | 1570 |

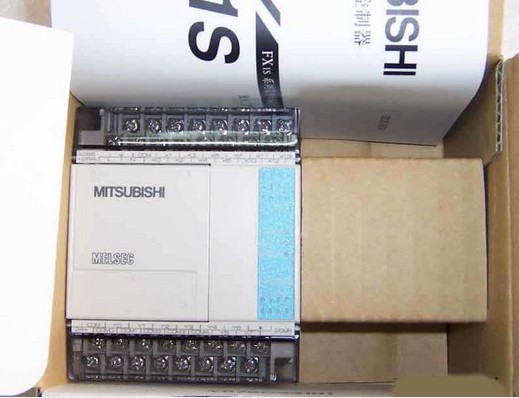

三菱PLC-FX1S系列產品
]]>
