安川有通用變頻器系列和專用變頻器系列產品，安川變頻器運用在各個領域，從簡易型到風機電梯等專用變頻器。
安川變頻器H1000重負載高性能變頻器以優越的性能和穩定性得到大家的認可。
?以更高性能為您拓展無限可能。
?全新安川“H1000”重負載變頻器，在重型工業領域發揮穩定出眾！
?業內首屈一指的驅動性能，源于我們對產品的絕對自信。
?先進的電機驅動技術，帶來巔峰級的高效運行。
?將我們的技術融入各個領域，定義高效便利、安全環保的驅動準則。
?它能夠根據不同用途最大限度地發揮特長，無論在性能還是控制上都值得信賴！
?安川始終致力于為您奉獻更精益求精的可靠品質，
?”H1000”正以其致臻姿態展現，全面助力您的工作。
安川變頻器H1000重負載高性能變頻器容量范圍 : ? 400V級 ? ? 0.4~560kW
應用范圍：升降機械、 卷繞機構、 金屬加工機械、 搬運機械
● 最先進的電機驅動技術 ? ? ? ? ? ? ? ?■ 實現所有電機的控制
無論是驅動感應電機或是同步電機（IPM電機/SPM電機），都能實現高性能的電流矢量控制。
■ 感應電機和同步電機用變頻器可以通用 ? ? ? ? ? ■ 可以通過參數設定，切換感應電機與同步電機
安川變頻器H1000重負載高性能變頻器產品規格:
可通過參數（C6-01）設定超重載（SND）/重載（HD）額定（出廠設定）。
● 400V級
安川進入中國已經有很多年，安川變頻器已得到國內廣大用戶的認可，其銷量一直在世界范圍內領先。
●以卓越性能探索全新驅動領域的“A1000”變頻器閃亮登場！
●業內頂級的超高效運行，源于對世界驅動器市場了如指掌的安川。
●超強的性能，等待您的切身體驗，這就是品質卓越的安川。
●“A1000”是將您夢寐以求的性能、功能高度融合的電流矢量控制通用變頻器。
●它秉承了安川對于“可靠品質”的一貫追求，
●以煥然一新的面貌將最佳性能呈現在您的面前。
安川變頻器A1000高性能矢量控制變頻器是最新產品，各方面性能優越。
容量范圍: 200V級 0.4~110kW ? 400V級 0.4~355kW
應用范圍: 升降機械、 流體機械、 金屬加工機械、 搬運機械
● 最先進的電機驅動技術 ? ? ? ? ? ??■ 實現所有電機的控制
無論是驅動感應電機或是同步電機（IPM電機/SPM電機），都能實現高性能的電流矢量控制。
■ 感應電機和同步電機用變頻器可以通用 ■ 可以通過參數設定，切換感應電機與同步電機
安川變頻器A1000高性能矢量控制變頻器產品規格:
可通過參數（C6-01）設定輕載（ND）/重載（HD）額定（出廠設定）。
● 200V級（三相/單相）
]]>
安川變頻器V1000小型矢量控制變頻器性能驚人,該系列變頻器用途廣泛、使用維護簡單、帶有用戶自編程功能，無論在哪方面都與以往的小型變頻器有突破性的提高，安川變頻器將提高所有小型機械的等級。
容量范圍: 200V級 （三相電源用） ? ?0.1-18.5KW
? ? ? ? ?200V級 （單相電） ? ? ? ?0.1-3.7KW
? ? ? ? ?400V級 （三相電源用） ? ? 0.2-18.5KW
應用 ?搬送機械： 傳送帶、電動葫蘆、起升機。民用機械： 卷簾門。 流體機械： 風機、水泵。空調機： 壓縮機
安川變頻器V1000小型矢量控制變頻器是非常優越的一款產品，實現了許多優越的功能，驅動同步電機時實現超級節能、小型化。使用客戶自編程功能，提供最適用于客戶機械的使用方案。
● 1臺多用
可適用各類電機，除了感應電機(IM)，還可驅動以往一直使用專用變頻器的同步電機（IPMM，SPMM）。因此該變頻器通用性強，實現了變頻器備件的通用化。
● 超群的轉矩特性
標準配備了同級別中首創的電流矢量控制。實現高起動轉矩200%/ 0.5 Hz*，還可限制轉矩。為了最大限度地發揮電機的能力，還配備了自學習功能。不需要煩瑣的調試。
*: 本公司標準感應電機(3.7 kW以下)，HD額定驅動時
● 提高減速時的制動能力
采用過勵磁制動，縮短了減速時間。
● 完備的瞬時停電對策
可根據用途選擇速度搜索方式和KEB方式的瞬時停電補償功能。同步電機、感應電機都適用。
■ 速度搜索方式
自由運行狀態的電機即使沒有速度傳感器，也可輕松起動。
■ KEB方式
可利用電機的再生能量，在瞬時停電恢復后繼續運行。
● 根據喜好定制變頻器
配備有可視化程序設計功能DriveWorksEZ。通過與上位控制回路或變頻器的I/O組合，可減少需要外設的定時器和繼電器等外圍設備。使用計算機，通過鼠標的拖放操作可簡單定制變頻器。
● 耐環境的強化產品
備有耐濕，耐塵，耐油，耐振等耐環境的強化產品。
● 符合歐州RoHS指令
標準產品符合歐州特定有害物質使用限制(RoHS)指令。
● 各種現場網絡
標準配備RS-422/485通信功能(MEMOBUS/Modbus協議)。再通過安裝通信選購卡，可對應主要的開放式現場網絡。備有可僅切斷主回路電源的DC24V控制電源裝置(選購件)*。即使在停電時也可由上位PLC進行信息監視。
● 機型豐富
還備有帶濾波器一型、無散熱片型、防塵、防水型。
安川變頻器V1000小型矢量控制變頻器特點2 簡單！
從設定到維護，處處可以感受到V1000變頻器的魅力所在。
● 能按用途設定最優參數的變頻器！
僅需選擇給水泵、傳送帶、供氣排氣風扇等用途，即可自動設定最適宜的參數。縮短了試運行的時間。
● 使用帶USB的拷貝單元，可輕松設置多臺變頻器
使用帶USB的拷貝單元（選購件）可簡單地將變頻器的參數設定內容復制到其他變頻器上。用專用電纜連接變頻器本體上的通信用連接器，只要撥動拷貝單元上的ON/OFF開關，就能輕松拷貝參數。
● 借助計算機，使調試、維護作業更簡便
如果使用變頻器工程技術工具DriveWizard，就可由計算機對多臺變頻器的參數設定值進行一元化管理。此外還配備模式運行和示波功能，使變頻器的調試、維護作業更加容易。
小巧的變頻器內置同級別中最高性能及多種功能。
● 同級別中世界最小
采用最新的熱仿真技術，對高可靠性的零部件進行最合理的布置，實現了同級別中的世界最小。最多縮小了70%的體積（與本公司以往產品比），結構緊湊。

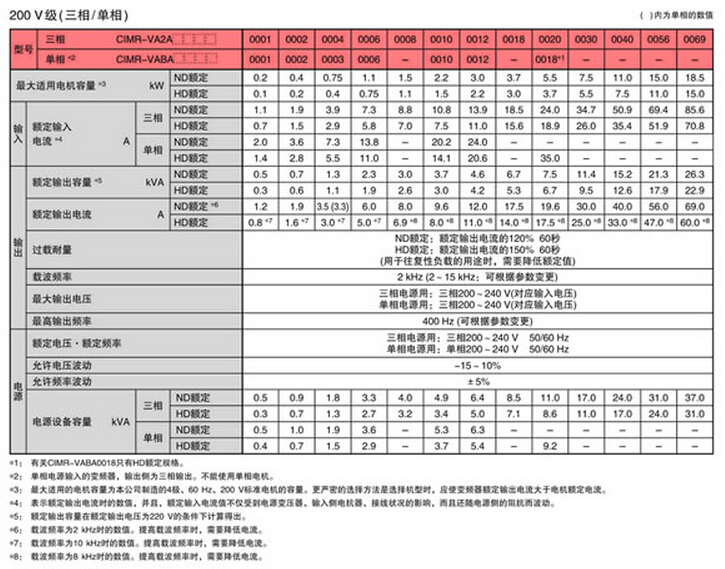

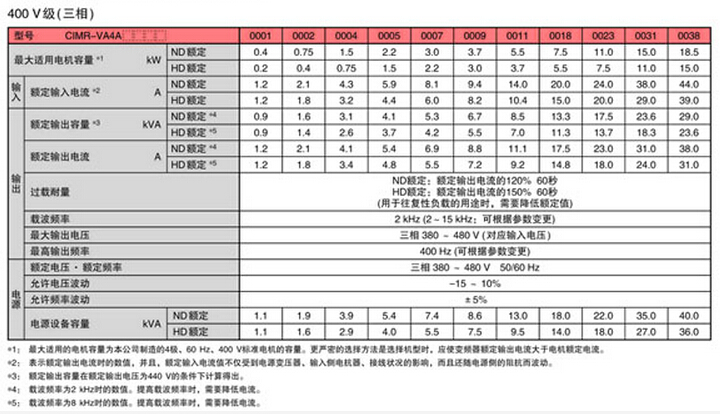

安川變頻器V1000小型矢量控制變頻器200V 和 400V 產品基本參數介紹
安川變頻器J1000小型簡易型變頻器這款“接線即能使用”的J1000，只需簡單的操作，即能實現小型機械的可調速性，省電 ? 節能。
安川變頻器安裝到機械后，立即能感受到性能不凡的小巧的“世界級品質”變頻器。
容量范圍?
200V級(三相電源) ?0.1-5.5KW
200V級(單相電源) ?0.1-2.2KW
400V級(三相電源) ?0.2-5.5KW
應用?
流體機械：風扇、泵
小型機械：傳送帶、卷簾門、食品機械
| 特點1?滿載對人和機械優良的性能 |
| 設計緊湊 |
| 1臺變頻器采用能選擇輕負載（ND）額定，重負載（HD）額定的2重負載額定規格。根據客戶的機械類型，可以簡單設定參數。若選擇ND額定，可適用于大一檔容量的電機。超小的體積，并且可以并排設置、減小控制柜體積。 （注）某些場合需要降低負載。 選型時請確保電機額定電流在變頻器額定電流以內。 |
| 簡單操作 |
| 在參數設定模式下可以簡單設定變頻器運行所需的基本參數。“只要接線就能使用”的便利性。對已變更出廠設定的參數，能簡單確認的校驗功能（比較功能）。 |
| 特點2?支持穩定作業 |
| 即使重負載也能輕松起動 |
| 全領域·全自動轉矩提升運行時，不論是加減速·恒速，都會產生高轉矩，機械平穩起動。 實現低速1.5Hz 100%轉矩，3Hz 150%轉矩（HD額定）。 |
| 我公司獨有的全領域·全自動轉矩提升功能 |
| 即使是同一機械，也因為負載條件不同，電機必要的轉矩也不同。即對應這個必要的轉矩，自動調整V/f的V（電圧）的功能。J1000不僅在恒速運行時，加速時也對應必要的轉矩，自動調整V（電圧）。變頻器通過計算求得必要的轉矩。 |
| 即使負載或電源變動·瞬時停電仍能繼續運行 |
| 完備的失速防止功能，能防止電機失速。由于有速度搜索功能或瞬停運行繼續功能，自由運行狀態的電機即使沒有速度傳感器，也可輕松起動。防止由于臨時性的異常導致變頻器停止 |
| 完備的制動功能 |
| 由于有過勵磁制動功能，即使無制動電阻也能緊急制動。并且全機型內置制動晶體管，只要增加制動電阻，就能得到很大的制動力。 |
| 過勵磁制動功能的減速時間領域 |
| 特點3?便于調試、維護的功能 |
| 保養簡便 |
| ?能監視檢查電容、冷卻扇、突入防止繼電器、IGBT的維護時間。可拆卸式冷卻扇安裝在變頻器上部，無須拆掉主回路接線，就能簡單交換 |
| 特點4?使用方便的選購件 |
| 頻率設定電位器（選購件） |
| 可以安裝頻率設定電位器。運行頻率不僅通過參數，還可以用電位器進行調整， 簡化了現場調試工作。 |
安川變頻器J1000小型簡易型變頻器基本參數介紹：
| 高效率驅動感應電機和同步電機 根據負載和溫度調節到最優效率運行 恒轉矩負載的壓縮機也能高效穩定地運行 安川變頻器內置節能控制學習功能 符合用途的瞬時停電措施 超大容量范圍 |
| 容量范圍 |
| 400V級?0.75~630kW |
| 應用 |
| 風機、泵 |
?
安川變頻器E1000風機和泵用變頻器產品主要特點有：
| 特點1?超級節能 |
| ●?高效率驅動感應電機 |
| ????■?理論最大極限節能運行 |
| ???????電機負載越輕，效率越低。在節能控制下，將低效率提高到接近根據史坦麥茲的電機特性計算法所得的理論 運轉效率，能大幅降低電機的運行成本。 |
| ????■?更加節能！！ |
| ???????下圖顯示的是鼓風機的風量用擋板控制、變頻器控制、變頻器+節能控制運行時所需的電力。 |
| ??? ????采用變頻器控制，P1→P2點的省電量 |
| ??? ????用節能控制，則有P2→P3的省電量 |
| ●?確保相應負載和溫度下的最優效率（感應電機） |
| ????■?輕負載時，降低電壓，確保效率 ???重負載時，電壓恢復，高轉矩運行 |
| ????■?運行中即使電機或機械特性發生變化，也能自動找出最佳效率點 ???降低源于使用年限和電機溫度上升所帶來的影響 |
| ●?能夠驅動感應電機和同步電機 |
| ????■?不僅能驅動感應電機，也能驅動高效率的同步電機 |
| ????■?可以通過參數設定，切換感應電機和同步電機 |
| 特點2?便于操作&符合環境 | |
| ●?內置節能控制用自學習功能 | |
| ????■?感應電機和同步電機都內置自學習功能，可以充分發揮變頻器驅動的性能 | |
| ????■?能夠選擇停止形和旋轉形自學習 |
| ●?符合用途的瞬時停電措施 | |
| ????■?可以選擇2種瞬時停電補償功能 | |
| ????■?可以用于感應電機或同步電機的無傳感器控制 | |
| ??? ????速度搜索功能 | |
| ??? ????搜索自由運行狀態的轉速，輕松再啟動。 | |
| ??? ????最佳用途： | |
| ??? ????風機、鼓風機等裝有旋轉體的流動機械 |
| ●?耐環境性 | |
| ??耐環境性設計 | |
| ????■?備有耐濕、耐塵、耐油、耐振動等耐環境的強化產品 | |
| ??符合RoHS指令 | |
| ????■?標準產品符合RoHS（歐洲特定有害物質使用限制）指令 |
| 特點3?安全&可靠性 |
| ●?安全環境 |
| ??停電時的安全停止 |
| ????■?配備了停電時電機不是自由運行，而是快速安全地減速停止的KEB(Kinetic Energy Back-up) ???功能 |
| ●?長壽命設計 |
| ??變頻器設計壽命10年以上 |
| ????■?通過使用風扇、電容、繼電器等長壽命部件，實現了變頻器10年以上的設計壽命* |
| ●?簡單交換 |
| ??“業界首創”帶參數備份功能的可拆卸式端子排 |
| ????■?萬一變頻器發生故障，不需要控制信號的接線作業與參數的再設定 |
?
安川變頻器E1000風機和泵用變頻器基本參數介紹：
| 實現高性能無傳感器的起動轉矩補償功能，使電梯乘坐更加舒適； 驅動感應電機或同步電機都能進行停止型自學習，內置電梯專用時序，可拆卸式端子盤，使得調試、維護更加簡單方便； 安川變頻器同時具有自動轉矩提升功能，滿足電梯各種過負載試驗； 多種安全功能及長壽命設計，使產品更具安全、高可靠性。 |
| 容量范圍 |
| 200V級 3.7~45kW 400V級 1.5~110kW |
安川變頻器L1000A電梯專用變頻器產品規格如下：
●?額定（三相200V級）
| 項目 | 規格 | ||||||
| 型號：CIMR-LB2A |
0008 |
0011 |
0018 |
0025 |
0033 |
0047 |
|
| ?最大適用電機容量(kW)<1> |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
|
|
輸入 |
?額定輸入電流(A)<2> | 7.5 | 11.0 | 18.9 | 28 | 37 | 52 |
| 輸出 | ?額定輸出容量(kVA)<3> |
3.0 |
4.2 |
6.7 |
9.5 |
12.6 |
17.9 |
| ?額定輸出電流(A) |
8.0 |
11.0 |
17.5 |
25 |
33 |
47 |
|
| ?過載耐量 | 額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||
| ?載波頻率 | 2~15kHz(可通過參數變更) | ||||||
| ?最大輸出電壓(V) |
三相200~240V（對應輸入電壓） |
||||||
| ?最高輸出頻率(Hz) |
400Hz（可通過參數變更） |
||||||
|
電源 |
?額定電壓·額定頻率 |
AC：三相200~240V???50/60Hz???DC：270~340V |
|||||
| ?允許電壓變動 |
-15%~10% |
||||||
| ?允許頻率變動 |
±5% |
||||||
| ?電源設備容量(kVA) | 4.1 | 5.8 | 9.5 | 14 | 18 | 27 | |
|
電源高次 |
?直流電抗器 |
選購件 |
|||||
| 制動功能 | ?制動晶體管 |
內置 |
|||||
| 項目 | 規格 | ||||||||||
| 型號：CIMR-LB2A |
0060 |
0075 |
0085 |
0115 |
0145 |
0180 | |||||
| ?最大適用電機容量(kW)<1> |
15 |
18.5 |
22 |
30 |
37 |
45 | |||||
|
輸入 |
?額定輸入電流(A)<2> | 68 | 80 | 82 | 111 | 136 | 164 | ||||
| 輸出 | ?額定輸出容量(kVA)<3> |
23 |
29 |
32 |
44 |
55 |
69 | ||||
| ?額定輸出電流(A) |
60 |
75 |
85 |
115 |
145 |
180 <4> |
|||||
| ?過載耐量 | 額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||||||
| ?載波頻率 | 2~15kHz(可通過參數變更) | 2~10kHz (可通過參數變更) |
|||||||||
| ?最大輸出電壓(V) |
三相200~240V（對應輸入電壓） |
||||||||||
| ?最高輸出頻率(Hz) |
400Hz（可通過參數變更） |
||||||||||
|
電源 |
?額定電壓·額定頻率 |
AC：三相200~240V???50/60Hz???DC：270~340V |
|||||||||
| ?允許電壓變動 |
-15%~10% |
||||||||||
| ?允許頻率變動 |
±5% |
||||||||||
| ?電源設備容量(kVA) | 36 | 44 | 37 | 51 | 62 | 75 | |||||
|
電源高次 |
?直流電抗器 |
選購件 |
內置 | ||||||||
| 制動功能 | ?制動晶體管 |
內置 |
選購件 | ||||||||
| <1> | 最大適用電機容量為本公司制造的4極、60Hz、200V標準電機的容量。更嚴密的選擇方法是選擇機型時，應使變頻器額定輸出電流大于電機額定電流。 |
| <2> | 表示額定數車電流時的值。額定輸入電流值不僅受到電源變壓器、輸入側電抗器、接線狀況的影響，而且還隨電源側的阻抗而波動。 |
| <3> | 額定輸出容量在額定輸出電壓為220V的條件下計算得出。 |
| <4> | 載波頻率為8kHz時的數值。提高載波頻率時，需要降低電流。 |
| <5> | 載波頻率為5kHz時的數值。提高載波頻率時，需要降低電流。 |
●?額定（三相400V級）
| 項目 | 規格 | ||||||||
| 型號：CIMR-LB4A |
0005 |
0006 |
0009 |
0015 |
0018 |
0024 |
0031 |
0039 |
|
| ?最大適用電機容量(kW)<1> |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
18.5 |
|
|
輸入 |
?額定輸入電流(A)<2> | 4.4 | 6.0 | 10.4 | 15 | 20 | 29 | 39 | 44 |
| 輸出 | ?額定輸出容量(kVA)<3> |
3.7 |
4.2 |
7 |
11.3 |
13.7 |
18.3 |
24 |
30 |
| ?額定輸出電流(A) |
4.8 |
5.5 |
9.2 |
14.8 |
18 |
24 |
31 |
39 |
|
| ?過載耐量 | 額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||||
| ?載波頻率 | 2~15kHz(可通過參數變更) | ||||||||
| ?最大輸出電壓(V) |
三相380~480V（對應輸入電壓） |
||||||||
| ?最高輸出頻率(Hz) |
400Hz（可通過參數變更） |
||||||||
|
電源 |
?額定電壓·額定頻率 |
AC：三相380~480V???50/60Hz???DC：510~680V |
|||||||
| ?允許電壓變動 |
-15%~10% |
||||||||
| ?允許頻率變動 |
±5% |
||||||||
| ?電源設備容量(kVA) | 4.3 | 6.1 | 10.0 | 14.6 | 19.2 | 28.4 | 37.5 | 46.6 | |
|
電源高次 |
?直流電抗器 |
選購件 |
|||||||
| 制動功能 | ?制動晶體管 |
內置 |
|||||||
| 項目 | 規格 | ||||||||
| 型號：CIMR-LB4A |
0045 |
0060 |
0075 |
0091 |
0112 |
0150 |
0180 |
0216 |
|
| ?最大適用電機容量(kW)<1> |
22 |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
|
|
輸入 |
?額定輸入電流(A)<2> | 43 | 58 | 71 | 86 | 105 | 142 | 170 | 207 |
| 輸出 | ?額定輸出容量(kVA)<3> |
34 |
48 |
57 |
69 |
85 |
114 |
137 |
165 |
| ?額定輸出電流(A) |
45 |
60 |
75 |
91 |
112 |
150 |
180 |
216 |
|
| ?過載耐量 | 額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||||
| ?載波頻率 | 2~15kHz(可通過參數變更) | 2~15kHz (可通過參數變更) |
|||||||
| ?最大輸出電壓(V) |
三相380~480V（對應輸入電壓） |
||||||||
| ?最高輸出頻率(Hz) |
400Hz（可通過參數變更） |
||||||||
|
電源 |
?額定電壓·額定頻率 |
AC：三相380~480V???50/60Hz???DC：510~680V |
|||||||
| ?允許電壓變動 |
-15%~10% |
||||||||
| ?允許頻率變動 |
±5% |
||||||||
| ?電源設備容量(kVA) | 39.3 | 53.0 | 64.9 | 78.6 | 96.0 | 129.9 | 155.5 | 189.3 | |
|
電源高次 |
?直流電抗器 |
內置 |
|||||||
| 制動功能 | ?制動晶體管 |
內置 |
選購件 | ||||||
| <1> | 最大適用電機容量為本公司制造的4極、60Hz、200V標準電機的容量。更嚴密的選擇方法是選擇機型時，應使變頻器額定輸出電流大于電機額定電流。 |
| <2> | 表示額定數車電流時的值。額定輸入電流值不僅受到電源變壓器、輸入側電抗器、接線狀況的影響，而且還隨電源側的阻抗而波動。 |
| <3> | 額定輸出容量在額定輸出電壓為440V的條件下計算得出。 |
| <4> | 載波頻率為8kHz時的數值。提高載波頻率時，需要降低電流。 |
| <5> | 載波頻率為5kHz時的數值。提高載波頻率時，需要降低電流。 |
]]>
| 為防止機械提供最適宜的驅動，可驅動同步電機和感應電機，標配擺頻功能，完備的瞬時停電對策實現最優控制，安川變頻器為您提供各種專業解決方案。
|
| 容量范圍 |
| 200V級（三相電源用）0.1~18.5kW 200V級（單相電源用）0.1~3.0kW 400V級（三相電源用）0.2~18.5kW |
安川變頻器T1000V紡織專用變頻器產品規格如下：
●?200V級（三相/單相）
| 型號 | ?三相：型號?CIMR-TB2V | 0001 | 0002 | 0004 | 0006 | 0008 | 0010 | ||
| ?單相：型號?CIMR-TBBV<1> | 0001 | 0002 | 0003 | 0006 | – | 0010 | |||
| ?最大適用電機容量(kW)<2> | ?輕載額定 | 0.2 | 0.4 | 0.75 | 1.1 | 1.5 | 2.2 | ||
| ?重載額定 |
0.1 |
0.2 |
0.4 |
0.75 |
1.1 |
1.5 |
|||
| 輸入 | ?額定輸入電流(A)<3> | 三相 | ?輕載額定 | 1.1 | 1.9 | 3.9 | 7.3 | 8.8 | 10.8 |
| ?重載額定 | 0.7 | 1.5 | 2.9 | 5.8 | 7.0 | 7.5 | |||
| 單相 | ?輕載額定 | 2.0 | 3.6 | 7.3 | 13.8 | – | 20.2 | ||
| ?重載額定 | 1.4 | 2.8 | 5.5 | 11.0 | – | 14.1 | |||
| 輸出 | ?額定輸出容量(kVA)<4> | ?輕載額定 |
0.5 |
0.7 |
1.3 |
2.3 |
3.0 |
3.7 |
|
| ?重載額定 | 0.3 | 0.6 | 1.1 | 1.9 | 2.6 | 3.0 | |||
| ?額定輸出電流(A) | ?輕載額定<5> | 1.2 | 1.9 | 3.5 (3.3) |
6.0 | 8.0 | 9.6 | ||
| ?重載額定 |
0.8<6> |
1.6<6> |
3.0<6> |
5.0<6> |
6.9<7> |
8.0<7> |
|||
| ?過載耐量 | 輕載額定：額定輸出電流的120%?60秒 重載額定：額定輸出電流的150%?60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||||
| ?載波頻率 | 2kHz（2~15kHz：可根據參數變更） | ||||||||
| ?最大輸出電壓(V) |
三相電源用：三相200~240V（對應輸入電壓） |
||||||||
| ?最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
||||||||
|
電源 |
?額定電壓·額定頻率 |
三相電源用：三相200~240V?50/60Hz |
|||||||
| ?允許電壓波動 |
-15%~10% |
||||||||
| ?允許頻率波動 |
±5% |
||||||||
| ?電源設備容量(kVA) | 三相 | ?ND額定 | 0.5 | 0.9 | 1.8 | 3.3 | 4.0 | 4.9 | |
| ?HD額定 | 0.3 | 0.7 | 1.3 | 2.7 | 3.2 | 3.4 | |||
| 單相 | ?ND額定 | 0.5 | 1.0 | 1.9 | 3.6 | – | 5.3 | ||
| ?HD額定 | 0.4 | 0.7 | 1.5 | 2.9 | – | 3.7 | |||
| （）內為單相的數值 |
| 型號 | ?三相：型號?CIMR-TB2V | 0012 | 0018 | 0020 | 0030 | 0040 | 0056 | 0069 | ||
| ?單相：型號?CIMR-TBBV<1> | 0012 | – | – | – | – | – | – | |||
| ?最大適用電機容量 (kW)<2> |
?輕載額定 | 3.0 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | ||
| ?重載額定 |
2.2 |
3.0 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 | |||
| 輸入 | ?額定輸入電流 (A)<3> |
三相 | ?輕載額定 | 13.9 | 18.5 | 24.0 | 37.0 | 52.0 | 68.0 | 80.0 |
| ?重載額定 | 11.0 | 15.6 | 18.9 | 24.0 | 37.0 | 52.0 | 68.0 | |||
| 單相 | ?輕載額定 | 24.0 | – | – | – | – | – | – | ||
| ?重載額定 | 20.6 | – | 35.0 | – | – | – | – | |||
| 輸出 | ?額定輸出容量 (kVA)<4> |
?輕載額定 |
4.6 |
6.7 |
7.5 |
11.4 |
15.2 |
21.3 |
26.3 | |
| ?重載額定 | 4.2 | 5.3 | 6.7 | 9.5 | 12.6 | 17.9 | 22.9 | |||
| ?額定輸出電流(A) | ?輕載額定<5> | 12 | 17.5 | 19.6 | 30.0 | 40.0 | 56.0 | 69.0 | ||
| ?重載額定 |
11.0<6> |
14.0<6> |
17.5<6> |
25.0<6> |
33.0<7> |
47.0<7> |
60.0<7> | |||
| ?過載耐量 | 輕載額定：額定輸出電流的120%?60秒 重載額定：額定輸出電流的150%?60秒 （用于往復性負載的用途時，需要降低額定值） |
|||||||||
| ?載波頻率 | 2kHz（2~15kHz：可根據參數變更） | |||||||||
| ?最大輸出電壓(V) |
三相電源用：三相200~240V（對應輸入電壓） |
|||||||||
| ?最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
|||||||||
|
電源 |
?額定電壓·額定頻率 |
三相電源用：三相200~240V?50/60Hz |
||||||||
| ?允許電壓波動 |
-15%~10% |
|||||||||
| ?允許頻率波動 |
±5% |
|||||||||
| ?電源設備容量 (kVA) |
三相 | ?ND額定 | 6.4 | 8.5 | 11.0 | 17.0 | 24.0 | 31.0 | 37.0 | |
| ?HD額定 | 5.0 | 7.1 | 8.6 | 11.0 | 17.0 | 24.0 | 31.0 | |||
| 單相 | ?ND額定 | 6.3 | – | – | – | – | – | – | ||
| ?HD額定 | 5.4 | – | 9.2 | – | – | – | – | |||
| <1> | 單相電源輸入的變頻器輸出側為三相輸出，故不能用于單相電機。 | |
| <2> | 最大適用電機容量為本公司制造的220V，60Hz?4級標準電機的容量。更嚴密的選擇方法是選擇機型時，應使變頻器額定輸出電流大于電機額定電流。 | |
| <3> | 額定輸入電流值不僅受到電源變壓器、輸入側電抗器、接線狀況的影響，而且還隨電源側的阻抗而波動。 | |
| <4> | 額定輸出容量在額定輸出電壓為220V的條件下計算得出。 | |
| <5> | 載波頻率為2kHz時的數值。提高載波頻率時，需要降低電流。 | |
| <6> | 載波頻率為10kHz時的數值。提高載波頻率時，需要降低電流。 | |
| <7> | 載波頻率為8kHz時的數值。提高載波頻率時，需要降低電流。 | |
| （注） | 在重載額定（HD）與輕載額定（ND）中，額定輸入電流、額定輸出電流、過載耐量、載波頻率、電流限制的數值各不相同。 | |
| 如果將C6-01設定為“0”，則選擇重載額定（HD）。 如果設定為“1”，則選擇輕載額定（ND）。 出場設定為輕載額定（C6-01=1）。 |
||
●?400V級（三相）
| 型號?CIMR-TB4V | 0001 | 0002 | 0004 | 0005 | 0007 | ||
| ?最大適用電機容量(kW)<1> | ?輕載額定 | 0.4 | 0.75 | 1.5 | 2.2 | 3.0 | |
| ?重載額定 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
||
| 輸入 | ?額定輸入電流(A)<2> | ?輕載額定 | 1.2 | 2.1 | 4.3 | 5.9 | 8.1 |
| ?重載額定 | 1.2 | 1.8 | 3.2 | 4.4 | 6.0 | ||
| 輸出 | ?額定輸出容量(kVA)<3> | ?輕載額定<4> |
0.9 |
1.6 |
3.1 |
4.1 |
5.3 |
| ?重載額定<5> | 0.9 | 1.4 | 2.6 | 3.7 | 4.2 | ||
| ?額定輸出電流(A) | ?輕載額定<4> | 1.2 | 2.1 | 4.1 | 5.4 | 6.9 | |
| ?重載額定<5> |
1.2 |
1.8 |
3.4 |
4.8 |
5.5 |
||
| ?過載耐量 | 輕載額定：額定輸出電流的120%?60秒 重載額定：額定輸出電流的150%?60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||
| ?載波頻率 | 2kHz（2~15kHz：可根據參數變更） | ||||||
| ?最大輸出電壓(V) |
三相380~440V（對應輸入電壓） |
||||||
| ?最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
||||||
|
電源 |
?額定電壓·額定頻率 |
三相380~480V?50/60Hz |
|||||
| ?允許電壓波動 |
-15%~10% |
||||||
| ?允許頻率波動 |
±5% |
||||||
| ?電源設備容量(kVA) | ?ND額定 | 1.1 | 1.9 | 3.9 | 5.4 | 7.4 | |
| ?HD額定 | 1.1 | 1.6 | 2.9 | 4.0 | 5.5 | ||
| 型號?CIMR-TB4V | 0009 | 0011 | 0018 | 0023 | 0031 | 0038 | ||
| ?最大適用電機容量(kW)<1> | ?輕載額定 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | |
| ?重載額定 |
3.0 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 |
||
| 輸入 | ?額定輸入電流(A)<2> | ?輕載額定 | 9.4 | 14.0 | 20.0 | 24.0 | 38.0 | 44.0 |
| ?重載額定 | 8.2 | 10.4 | 15.0 | 20.0 | 29.0 | 39.0 | ||
| 輸出 | ?額定輸出容量(kVA)<3> | ?輕載額定<4> |
6.7 |
8.5 |
13.3 |
17.5 |
23.6 |
29.0 |
| ?重載額定<5> | 5.5 | 7.0 | 11.3 | 13.7 | 18.3 | 23.6 | ||
| ?額定輸出電流(A) | ?輕載額定<4> | 8.8 | 11.1 | 17.5 | 23.0 | 31.0 | 38.0 | |
| ?重載額定<5> |
7.2 |
9.2 |
14.8 |
18.0 |
24.0 |
31.0 |
||
| ?過載耐量 | 輕載額定：額定輸出電流的120%?60秒 重載額定：額定輸出電流的150%?60秒 （用于往復性負載的用途時，需要降低額定值） |
|||||||
| ?載波頻率 | 2kHz（2~15kHz：可根據參數變更） | |||||||
| ?最大輸出電壓(V) |
三相380~440V（對應輸入電壓） |
|||||||
| ?最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
|||||||
|
電源 |
?額定電壓·額定頻率 |
三相380~480V?50/60Hz |
||||||
| ?允許電壓波動 |
-15%~10% |
|||||||
| ?允許頻率波動 |
±5% |
|||||||
| ?電源設備容量(kVA) | ?ND額定 | 8.6 | 13.0 | 18.0 | 22.0 | 35.0 | 40.0 | |
| ?HD額定 | 7.5 | 9.5 | 14.0 | 18.0 | 27.0 | 36.0 | ||
| <1> | 最大適用電機容量為本公司制造的220V，60Hz?4級標準電機的容量。更嚴密的選擇方法是選擇機型時，應使變頻器額定輸出電流大于電機額定電流。 | |
| <2> | 額定輸入電流值不僅受到電源變壓器、輸入側電抗器、接線狀況的影響，而且還隨電源側的阻抗而波動。 | |
| <3> | 額定輸出容量在額定輸出電壓為440V的條件下計算得出。 | |
| <4> | 載波頻率為2kHz時的數值。提高載波頻率時，需要降低電流。 | |
| <5> | 載波頻率為8kHz時的數值。提高載波頻率時，需要降低電流。 | |
| （注） | 在重載額定（HD）與輕載額定（ND）中，額定輸入電流、額定輸出電流、過載耐量、載波頻率、電流限制的數值各不相同。 | |
| 如果將C6-01設定為“0”，則選擇重載額定（HD）。 如果設定為“1”，則選擇輕載額定（ND）。 出場設定為輕載額定（C6-01=1）。 |
||
]]>
