中國改革開放30多年經濟快速發展，加上所擁有的世界上最龐大的消費人口，中國目前已經成為世界第二大能源消費國。一方面能源需求巨大，另一方面資源并非取之不盡、用之不竭。因此，節能，逐漸被人了解并接受。資源節約問題是關系人類生存發展，制約經濟發展和可持續發展的大問題。”建設資源節約”是中共中央首次在《中共中央關于制定國民經濟和社會發展第十一個五年規劃的建議》中提出的基本國策，是落實科學發展觀、可持續發展、構建和諧社會的重要內容。



在我國，集中供暖普遍存在的用戶冷熱不均，供暖質量差，燃料消耗量高，電力消耗大的問題。已經到了制約城市發展和供暖事業發展的程度。運用先進的技術手段，對供暖系統的關鍵設備和關鍵環節進行技術改造，充分挖掘現有設備的潛力，優化供暖系統，提高運行管理水平，降低供暖能耗。下面我們來分析采暖系統如何應用三菱變頻器技術節能。



一、采暖系統構成

典型的獨立采暖系統由熱源（如電鍋爐、燃?xì)忮仩t等）、循環系統、補水系統構成。

目前許多地區實行分段電價政策，低谷電時段（晚上11點到早上7點）電價是其它時段的一半。隨著峰谷電價分計政策的實行，采用電鍋爐做熱源，配置蓄熱水箱，利用低谷電蓄熱的采暖系統可以大幅度降低運行費用。

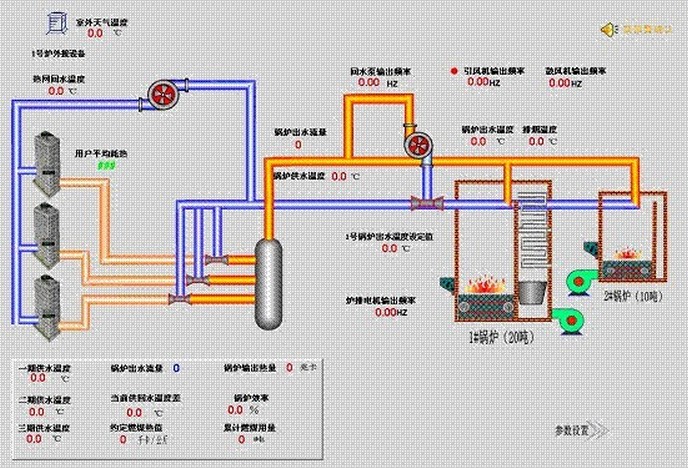

電鍋爐蓄熱采暖系統由電鍋爐、蓄熱水箱、熱交換器、蓄熱循環泵、供熱循環泵、軟水器、補水泵、溫度調節閥、控制系統等構成。如圖



市 政供水經過軟水器處理后注入蓄熱水箱。為了節省投資，采暖系統中采暖水的補水由蓄熱水箱提供。蓄熱時段蓄熱循環泵、電鍋爐和電動閥開啟，同時電動三通 調節閥工作，供熱循環泵運行，在蓄熱的同時為采暖系統提供熱源。供熱時段（非蓄熱時段）除電鍋爐和電動閥停止工作外，其它設備運行，由蓄熱水箱儲 存的熱能給系統供暖。



二、工作流程

采暖系統如何應用三菱變頻器技術節能下面我們來看它的工作流程，使用時，根據用戶要求設定蓄熱時段、供熱時段、蓄熱溫度、電鍋爐出水溫度、供水壓力、循環加壓泵蓄熱時工作頻率等參數。

到達蓄熱時段時，補水電動閥開啟，蓄熱水箱補水到高水位時補水電動閥關閉。循環加壓泵按設定的頻率運行，30秒之后電鍋爐運行，開始蓄熱。當蓄熱水箱的溫度達到設定溫度或蓄熱時段結束，電鍋爐停止工作，60秒之后循環加壓泵停止運行。如果在蓄熱時段且蓄熱水箱溫度低于設定溫度5℃，循環加壓泵再次投入運 行，30秒之后電鍋爐開始工作。

到達供水時段時，供水電動閥開啟，蓄熱電動閥關閉，電鍋爐不工作，循環加壓泵三菱變頻器調速恒壓供水。供水時段補水電動閥一直關閉，不進行補水操作，以免向用戶供應冷水。如果供水時段結束或蓄熱水箱的水位低于低水位60秒，循環加壓泵停止工作。

控制系統可以選擇手動工作。開啟供水電動閥，關閉蓄熱電動閥，啟動循環加壓泵以三菱變頻器調速恒壓方式供水，約30秒之后啟動電鍋爐，這樣以直供方式向用戶供水。供水結束時，先停止循環加壓泵，60秒之后停止電鍋爐。



我們二十一世紀的新新人類，生活各方面條件已經很好，但我們必須考慮可持續發展問題。采暖系統如何應用三菱變頻器技術節能只是實際工作中的一小部分。《中華人民共和國節約能源法》第39條就把風機、泵類等設備采用三菱變頻器調速技術實現節能運行列為通用技術加以推廣。實踐證明，三菱變頻器器用于水泵驅動控制場合取得了顯著的節電效果，還能大大減少了設備維護、維修費用，直接和間接經濟效益十分明顯。電鍋爐蓄熱式采暖是一種經濟效益和社會效益都非常好的采暖熱源形式，它不僅能夠解決污染問題，提高供熱質量而且是谷期用電降低了運行成本，提高了電網效率，起到了“移峰填谷”的作用，提高了電力系統經濟效益。綜合采用多種節能措施，才能達到更好的節能效果。
